Roterende onderdelen: waaiers, huizen, rotoren en assen
First In Service maakt in Tallinn, Estland, waaiers tot Ø 4.000 mm, huizen, rotoren, assen tot 3.250 mm en ventilatoronderdelen. Onderdelen worden gedraaid tot Ø 2.700 mm en grotere waaiers worden nabewerkt op de FERMAT WRF 130-kotterbank. Gelaste delen worden spanningsarm gegloeid en roterende delen dynamisch gebalanceerd tot Ø 4.000 mm en 4.000 kg, in koolstofstaal, roestvast staal, duplex, superduplex en titanium, geïnspecteerd met VT, PT, MT, UT en RT. Ontbreekt de originele tekening, dan kunnen reservewaaiers en rotoren via reverse engineering van het versleten onderdeel worden nagemaakt.
Belangrijkste punten
First In Service (Tallinn, Estland, EU) is een toeleverancier van grote roterende onderdelen voor ventilatoren, blowers, compressoren, pompen en turbines: waaiers tot Ø 4.000 mm, assen tot 3.250 mm en dynamisch balanceren van 25 tot 4.000 kg, met levertijden vanaf 6 weken.
- Onderdelen: waaiers voor ventilatoren en blowers, rotoren, assen en naven; huizen voor pompen, compressoren, turbines en lagers.
- Waaiers: tot Ø 4.000 mm; gedraaid tot Ø 2.700 mm, grotere maten nabewerkt op de FERMAT WRF 130.
- Assen: tot 3.250 mm lang en Ø 1.000 mm.
- Balanceren: dynamisch, 25–4.000 kg, tot Ø 4.000 mm; kleinste meetbare onbalans 0,1 g; rapport per correctievlak.
- Proces: lassen volgens EN ISO 3834-2, standaard PWHT, NDT (VT, PT, MT, UT, RT), certificaten volgens EN 10204 3.1 (3.2 op aanvraag).
- Geen tekening: reservewaaiers via reverse engineering van het versleten onderdeel, met 3D-model en tekeningen.
- Levertijd: vanaf 6 weken, afhankelijk van materiaal, afmetingen en omvang; wegtransport naar Nederland en Duitsland in 3–4 dagen, naar Noorwegen in 2–3 dagen, naar Finland in 1–2 dagen.
- Reactie: een engineer antwoordt binnen 1 werkdag; vaste offerte binnen 5 werkdagen.
First In Service maakt waaiers tot Ø 4.000 mm, draait roterende onderdelen tot Ø 2.700 mm en 1.900 mm hoog en draait assen tot 3.250 mm lang, met toleranties tot ±0,02 mm in roestvast staal, duplex, superduplex, Inconel, Hastelloy en titanium. Verticaal draaien gaat tot Ø 2.700 mm op de SC27-draaibank; de FERMAT WRF 130-vloerkotterbank (X 13.500 mm) bewerkt grotere waaiers en huizen na. Gelaste delen worden spanningsarm gegloeid en roterende delen dynamisch gebalanceerd tot Ø 4.000 mm en 4.000 kg. Lasconstructies tot 35 × 7 × 7 meter en 160 ton worden in dezelfde fabriek gebouwd, zodat lassen en verspanen onder één dak blijven.
Roterende onderdelen die wij verspanen.
De lijst is niet volledig. Is het onderdeel rond, zwaar en nauw getolereerd, stuur dan de tekening.
Uit de werkplaats: roterende onderdelen en assen
Klik op een foto om te vergroten.
Bij roterende onderdelen is de tolerantie het product.
Als roterende machines falen, is dat duur. Een pomphuis dat een honderdste uit het lood is bewerkt, een as waarvan de restspanning na de laatste snede vrijkomt, een waaier in de verkeerde legering voor het medium: elk daarvan kan een ongeplande stilstand veroorzaken die dagen productie kost, veel meer dan de prijs van het onderdeel. Waar een inkoper van roterende onderdelen eigenlijk voor betaalt, is maatzekerheid, gecontroleerd materiaal en een leverancier die begrijpt waarom de tolerantie staat waar ze staat.

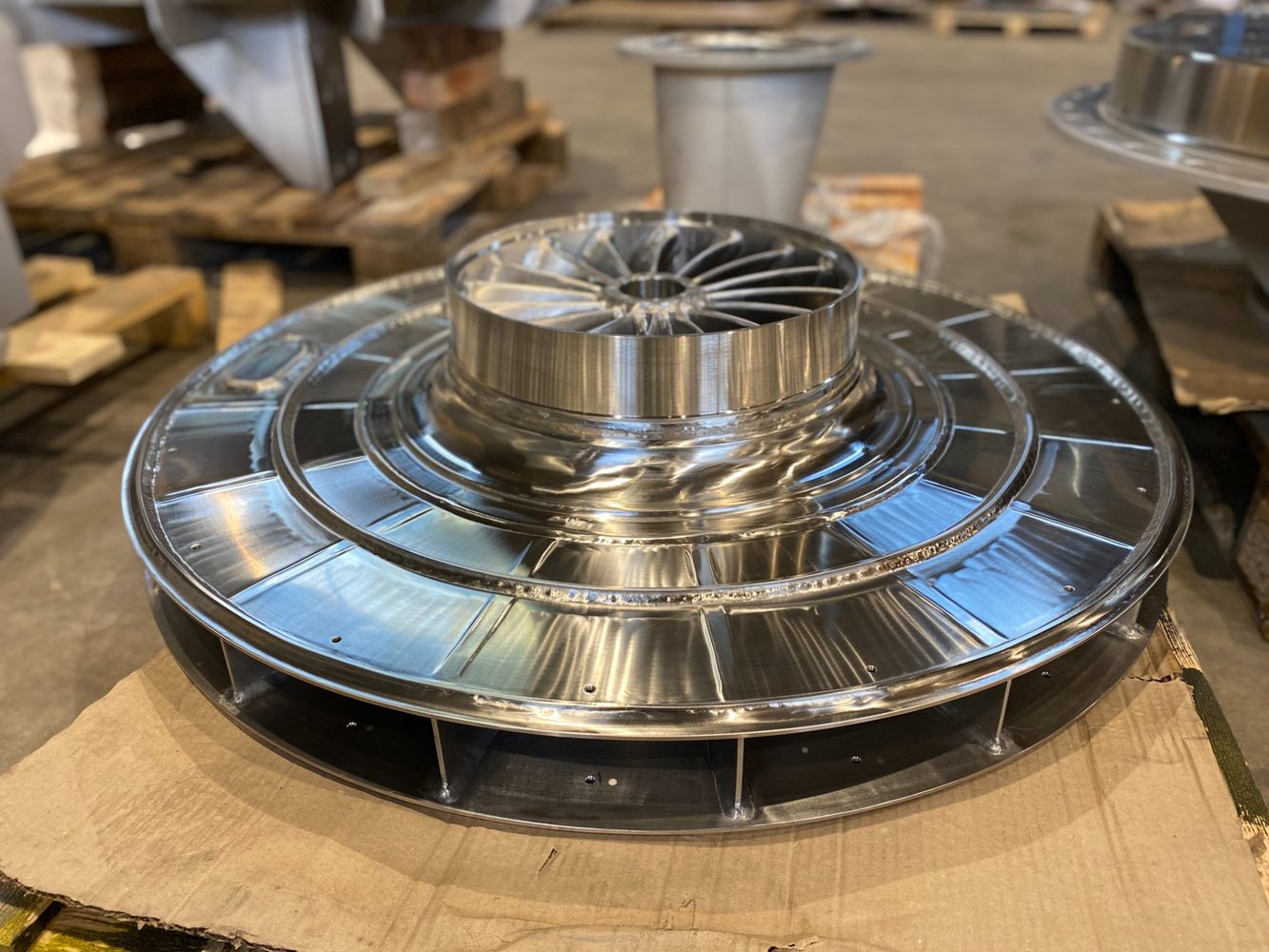

Waaiers tot Ø 4.000 mm, spanningsarm gegloeid en gebalanceerd.
Waaiers tot Ø 4.000 mm worden in één opdracht gemaakt: lassen volgens EN ISO 3834-2, spanningsarm gloeien, eindbewerking en dynamisch balanceren. Een waaier van die afmeting hoeft zelden volledig gedraaid te worden. Naaf, boring en aansluitvlakken worden nabewerkt op de FERMAT WRF 130-vloerkotterbank of een andere machine uit het park, en onderdelen tot Ø 2.700 mm kunnen op de SC27-carrouseldraaibank worden gedraaid.
Spanningsarm gloeien (warmtebehandeling na het lassen, PWHT) is een vaste stap in ons proces, geen optie op aanvraag. Het gebeurt op onze locatie in Tallinn samen met partners voor warmtebehandeling. Door lasspanningen vóór de eindbewerking weg te nemen, daalt het risico dat het onderdeel na de laatste snede vervormt. Slijpen en polijsten gebeurt door gecertificeerde partners binnen dezelfde opdracht, dus u blijft met één leverancier werken.

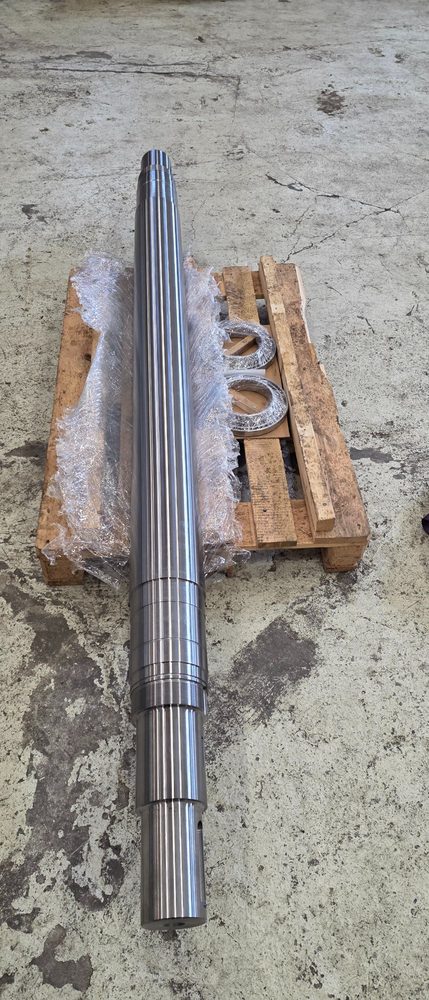

Assen tot 3.250 mm lang.
Assen tot 3.250 mm lang en Ø 1.000 mm worden gedraaid op het horizontale draaicentrum PUMA 700LY II, waar aangedreven gereedschap freesbewerkingen in dezelfde opspanning toevoegt. Naven, flenzen en ringen tot Ø 2.700 mm worden gedraaid op de SC27-carrouseldraaibank.
Een as van 3 meter of een huis van 40 ton krijgt een opspanplan voordat het een spil ziet: hoe het wordt ondersteund zodat het eigen gewicht het referentievlak niet vervormt, in welke volgorde wordt bewerkt zodat restspanningen vroeg vrijkomen en niet na de laatste snede, en waar in de volgorde maatcontroles afwijkingen opvangen zolang er nog materiaal is om te corrigeren.

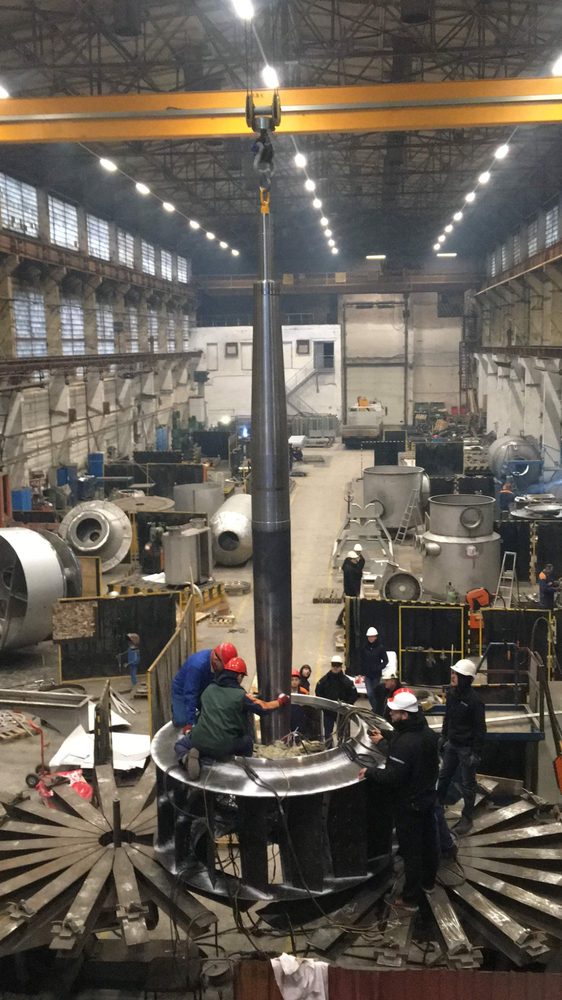

Dynamisch balanceren tot Ø 4.000 mm en 4.000 kg.
Waaiers, rotoren en ventilatoronderdelen tot Ø 4.000 mm en 4.000 kg worden binnen dezelfde opdracht dynamisch gebalanceerd, zodat één leverancier verantwoordelijk is voor zowel de verspaning als het balanceren. Het balanceerbereik begint bij 25 kg en de kleinste meetbare onbalans is 0,1 g. Vermeld bij uw aanvraag de balanceerkwaliteit die uw tekening of specificatie vraagt.
Wat u bij elk roterend onderdeel ontvangt
- Balanceerrapport: rotormassa, balanceertoerental, balanceerkwaliteit en restonbalans per correctievlak
- Maatrapport
- Materiaalcertificaten volgens EN 10204 3.1 (3.2 op aanvraag)
- NDT-rapporten (VT, PT, MT, UT, RT) van gecertificeerde partners
- Verslag van het spanningsarm gloeien (PWHT) en lasdocumentatie volgens EN ISO 3834-2
- 3D-model en tekeningen (bij reverse engineering)
Grote roterende onderdelen, op één plek verspaand en gedocumenteerd.
Wij verspanen waaiers tot Ø 4.000 mm, pomp- en compressorhuizen, rotor- en assystemen en turbinehuizen, met draaien tot Ø 2.700 mm en assen tot 3.250 mm lang, en houden ±0,02 mm aan waar de passing dat vraagt. Constructie, verspaning, oppervlaktebehandeling en assemblage gebeuren in één fabriek van 18.000 m² in Tallinn, zodat een gelaste en verspaande assemblage van plaat tot FAT onder één dak blijft.
Gebruikelijke omvang
Relevante machines
Materialen
Waarop dit werk draait.
Zware staalconstructies
Tot 35 × 7 × 7 m en 160 ton. EN ISO 3834-2, EN 1090-2.
Zware staalconstructies →Assemblage en FAT
In bedrijf gestelde units met een volledig Manufacturing Data Record (MDR).
Mechanische assemblage →Specificaties in één oogopslag
| Roterende onderdelen | Waaiers tot Ø 4.000 mm, rotoren, onderdelen voor ventilatoren en blowers |
|---|---|
| Waaiers | Tot Ø 4.000 mm; gedraaid tot Ø 2.700 mm, grotere maten nabewerkt op de FERMAT WRF 130 |
| Spanningsarm gloeien | Warmtebehandeling na het lassen (PWHT), standaard voor gelaste delen; uitgevoerd op onze locatie met partners voor warmtebehandeling |
| Slijpen en polijsten | Door gecertificeerde partners, binnen dezelfde opdracht |
| Assen | Tot 3.250 mm lang en Ø 1.000 mm, gedraaid met aangedreven gereedschap |

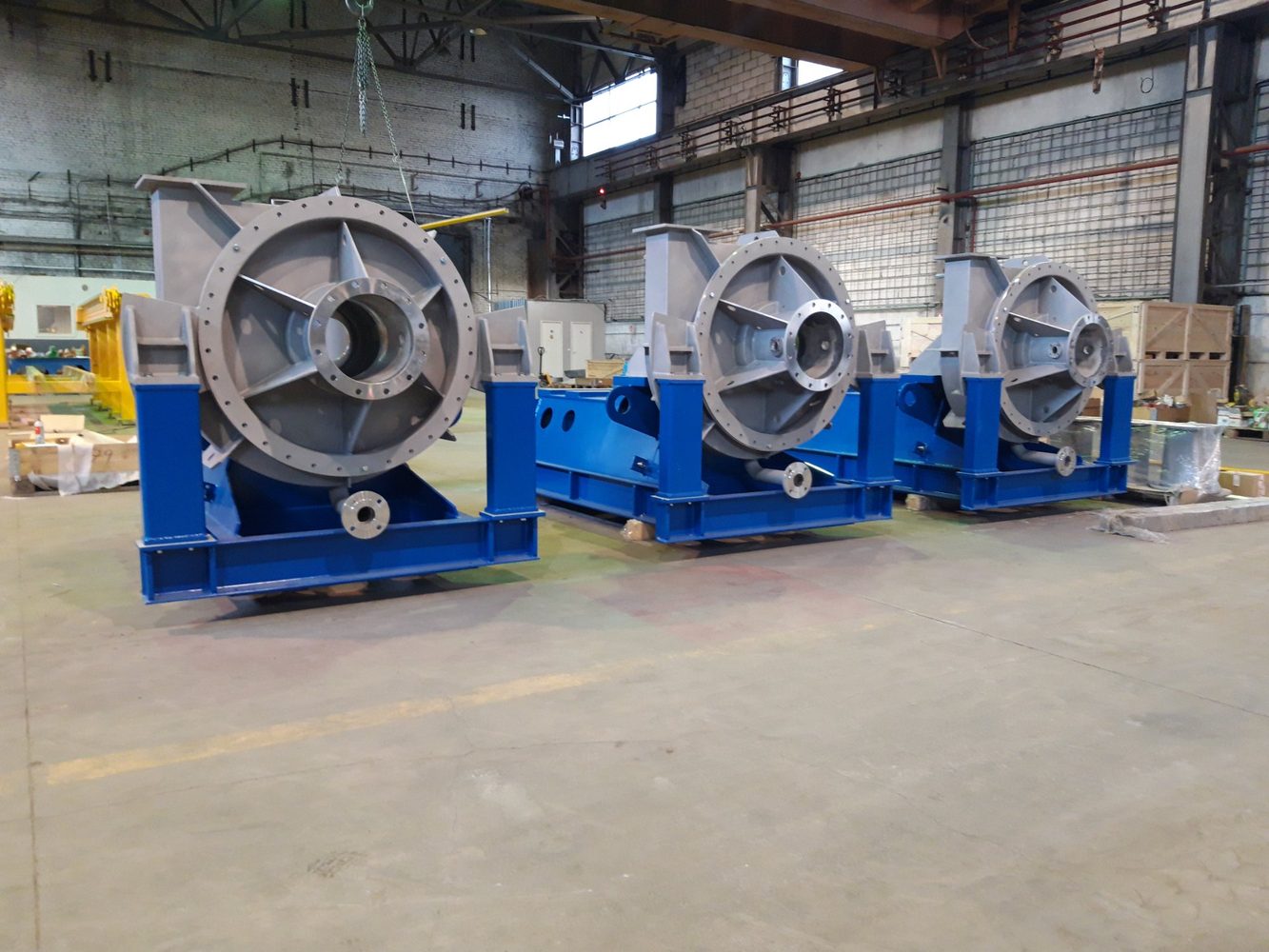

| Huizen | Huizen voor pompen, compressoren, turbines en lagers |
| Balanceren | Dynamisch, 25–4.000 kg, tot Ø 4.000 mm; kleinste meetbare onbalans 0,1 g |
| FERMAT WRF 130 | Vloerkotterbank, X 13.500 mm: huizen en frames |
| SC27 VTL | Verticaal draaien tot Ø 2.700 mm: ringen, flenzen, naven |
| PUMA 700LY II | Horizontaal draaien, aangedreven gereedschap, L 3.250 mm |
| ZAYER XIOS 4000 | CNC-bedfreesmachine, X 4.000 mm |
| Corrosiebestendig | Duplex, superduplex, roestvast staal |
| Speciale legeringen | Inconel, Hastelloy, titanium |
| Traceerbaarheid | EN 10204 3.1 standaard, 3.2 op aanvraag |
Vragen van inkopers van roterende onderdelen
Wat is de grootste waaier die First In Service kan maken?
Waaiers tot Ø 4.000 mm. Onderdelen tot Ø 2.700 mm worden gedraaid op de SC27-carrouseldraaibank; grotere waaiers hoeven niet volledig gedraaid te worden en worden nabewerkt op de FERMAT WRF 130-vloerkotterbank of andere machines. Gelaste waaiers worden spanningsarm gegloeid en dynamisch gebalanceerd tot 4.000 kg, met toleranties tot ±0,02 mm, in roestvast staal, duplex, superduplex, Inconel en titanium.
Hoe grote assen kunt u verspanen?
Assen tot 3.250 mm lang en Ø 1.000 mm, gedraaid op het horizontale draaicentrum PUMA 700LY II met aangedreven gereedschap, zodat freesbewerkingen in dezelfde opspanning gebeuren.
Maakt u onderdelen voor waterkracht en turbines?
Turbinehuizen, rotor- en assystemen en huizen vallen binnen onze maximale afmetingen van 160 ton en 35 meter, met volledige materiaaltraceerbaarheid.
Welke documentatie wordt met roterende onderdelen meegeleverd?
Roterende onderdelen worden geleverd met een balanceerrapport (rotormassa, balanceertoerental, balanceerkwaliteit en restonbalans per correctievlak), een maatrapport, materiaalcertificaten volgens EN 10204 3.1 (3.2 op aanvraag), NDT-rapporten (VT, PT, MT, UT, RT) van gecertificeerde partners en, bij gelaste delen, het verslag van het spanningsarm gloeien (PWHT). Bij reverse engineering krijgt u ook het 3D-model en de tekeningen.
Balanceert u roterende onderdelen?
Ja. First In Service balanceert roterende onderdelen dynamisch van 25 kg tot 4.000 kg en tot Ø 4.000 mm; de kleinste meetbare onbalans is 0,1 g. Vermeld bij uw aanvraag de balanceerkwaliteit die uw tekening of specificatie vraagt.
Worden gelaste waaiers spanningsarm gegloeid?
Ja. First In Service gloeit gelaste waaiers en constructies standaard spanningsarm (warmtebehandeling na het lassen), op onze locatie in Tallinn samen met partners voor warmtebehandeling. Dat gebeurt vóór de eindbewerking, zodat het onderdeel na de laatste snede niet vervormt.
Slijpt en polijst u waaiers?
Slijpen en polijsten gebeurt door gecertificeerde partners binnen dezelfde opdracht. First In Service blijft uw enige leverancier en aanspreekpunt.
Welke balanceerkwaliteit moet ik opgeven?
Gebruik de kwaliteit op uw tekening of in de specificatie van de machine. Staat er niets, dan geeft ISO 21940-11 richtwaarden per machinetype, zoals G6.3 voor ventilatoren en pompen, en legt ISO 14694 de kwaliteiten voor industriële ventilatoren vast. Onze gids voor inkopers laat zien hoe u een kwaliteit omrekent naar een toelaatbare restonbalans.

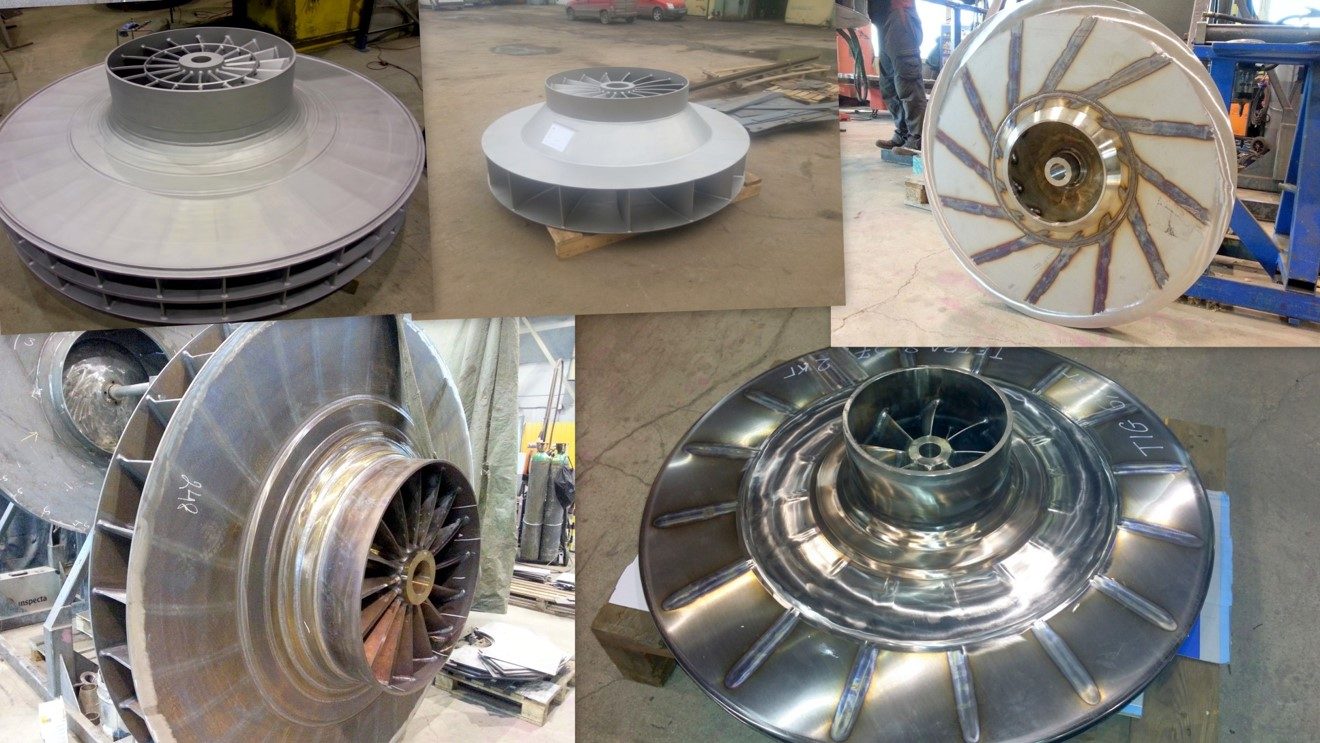

Waaiers voor ventilatoren en blowers
First In Service maakt waaiers voor ventilatoren en blowers en andere onderdelen voor turbomachines op tekening: waaiers tot Ø 4.000 mm en assen tot 3.250 mm, gelast, spanningsarm gegloeid, nabewerkt en dynamisch gebalanceerd tot 4.000 kg in één opdracht.
Primaire bronnen: ISO 21940-11 · ISO 14694 · EN ISO 3834-2 · EN 10204
Stuur uw tekeningen en specificaties. Een engineer antwoordt binnen 1 werkdag en een vaste offerte volgt binnen 5 werkdagen.
